BİNDİRME BOYU VE KENETLENME BOYU FARKI NEDİR?

•Bugün sizlerle karıştırıldığını düşündüğüm, ya da en azından benim zaman zaman karıştırmış olduğum iki kavram arasındaki farklı paylaşacağım.

Bindirme boyu ve kenetlenme boyu kavramları.

Öncelikle ;

Kenetlenme boyu nedir? (TS500-9.1)

•Kenetlenme dediğimiz olay beton ile donatı arasında gerçekleşen bir etkileşim halidir. Yani iki farklı malzeme arasında gerçekleşir. Kenetlenme boyunun yeterli bırakılması beton ile donatı arasındaki uzama- kısalmanın eşit olmasını sağlar. Böylece doğru gerçekleşen bir kenetlenme, donatının betondan sıyrılmasına engel olacaktır. Aksi halde kenetlenme doğru sağlanamamış ise uzama -kısama eşit olmaz yani kısaca donatı sıyrılır.

•Şimdi gelelim doğru kenetlenmenin sağlanabilmesi için gereken kenetlenme boyuna?

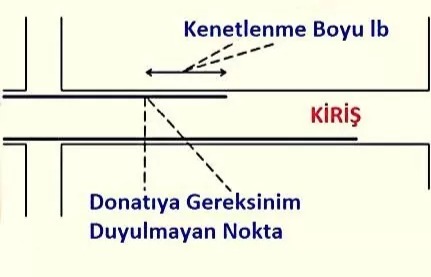

•Kenetlenme boyu donatıya gereksinim duyulmayan, yani aslında orada donatı olmasına gerek olmayan yerden başlar ve ”Lb” kadar devam eder.

•Bazen bu kenetlenme boyu yetersizdir ve donatı bükülerek kancalarla bu etkileşim güçlendirilir.

Peki “Lb” nedir?

formülizasyonu ile elde edilir. Yani formülden de anlaşılacağı üzere beton sınıfına ve donatı çapına göre değişiklik gösteren bir uzunluktur.

Fctd =Betonun tasarım eksenel çekme dayanımı anlamına gelmektedir.

Fyd=Boyuna donatı tasarım akma dayanımı

Fİ= Donatı çapını ifade eder.

Kısa bir örnekle ifade edecek olursak;

ÖRN: C30/37 S420 16 donatı sınıfındaki bir donatının kenetlenme boyu ne kadar olmalıdır?

Fyd=365MPa

Fctd=1,3MPa

Fİ=16

•lb kenetlenme boyunun 40fi 'den az olması da uygun değildir.

40x1.6=64cm

55<64 olduğundan kenetlenme boyu 64cm alınmalıdır.

•Kenetlenme boyu kavramının anlaşıldığını düşünerek bindirme boyu kavramına geçiş yapıyorum, ardından ikisi arasındaki fark otomatik olarak yerleşmiş olacak.

Bindirme boyu nedir?

•Bindirme denen işlem iki aynı cins malzeme arasında gerçekleşir. Yani bir donatı diğer bir donatıya ek yapılmak istendiğinde gerçekleşen bir birleşim şeklidir. Bu birleşim şekli kaynak ya da manşon da olabilir. Yani bindirme bir birleşim şeklinden fazlası değildir, diğer birleşim şekillerinde de olduğu gibi doğru yapılması için gerekenler vardır. Yeterli uzunluk boyunca kesişip üst üste geliyor olmaları doğru bir birleşim gerçekleştiği anlamına gelir.

Bindirmeli eklerde bindirme boyu;

L0 = α x Lb ile hesaplanır.

α = 1 + 0,5 r

r = aynı kesitte eklenen donatının toplam donatıya oranıdır.

Bütün kesiti çekme taşıyan elemanlarda, α1 = 1,8 alınır.

•Bindirmeli ek yapılan çubuk uçları kancalı ise, bindirme boyu bu denklemden elde edilen değerin 3/4 üne kadar azaltılabilir.

•Çapı 30 mm den büyük olan donatı çubuklarına bindirmeli ek yapılamaz. Bu çubuklar yeterliliği deneylerle kanıtlanmış özel manşonlarla eklenmelidir.

Betonarme elemanlarda kenetlenme veya bindirme boyunun yetersiz olması

durumunda kesit kapasite momentinin hesabında ilgili donatının akma gerilmesi, kenetlenme veya bindirme boyundaki eksikliği oranında azaltılacaktır. Yeterli uzunlukta bindirme ve kenetlenme boyu bırakılması oldukça önemlidir.

Zaman ayırdığınız için teşekkür ederim.
